Szlifowanie pierścieni łożysk

SZLIFOWANIE CZÓŁ PIERŚCIENI

Szlifowanie powierzchni czołowych zewnętrznych i wewnętrznych pierścieni łożysk to operacja szlifierska, której zadaniem jest nadanie odpowiedniej równoległości i chropowatości powierzchni czołowych pierścieni. Odbywa się to poprzez szlifowanie czół pierścieni na szlifierkach dwutarczowych (szlifowanie równoległe).
Proponowane przez ANDRE charakterystyki ściernic do tej operacji pozwalają uzyskać wysokie wydajności i odpowiednią jakość obrabianych powierzchni.

| TYP 3601

3601 - D x T x H - nr rys

Zakres wymiarowy [mm]

[D]

[T]

[H]

585 - 762

65 - 76,2

10 - 305

Przykłady wdrożonych narzędzi ściernych w przemyśle [*]

Typ

Wymiary [mm]

Charakterystyka techniczna

Prędkość [m/s]

3601

585x65x260

99A100K7BMOD1

28

3601

762x76,2x25,4

99A601B549

30

3601

752x76,2x12,7

99A601B549

30

[*] O pełną ofertę i dostępne charakterystyki zapytaj Dział Handlowy.



SZLIFOWANIE BEZKŁOWE ŚREDNICY ZEWNĘTRZNEJ PIERŚCIENI - ŚCIERNICA SZLIFUJĄCA

W procesie tym nadaje się prawidłowy kształt i wymiary zewnętrznej średnicy pierścienia.
Proponowane przez ANDRE charakterystyki ściernic zapewniają wysoce stabilną pracę podczas całego procesu szlifowania.

| TYP 1

1 - D x T x H

Zakres wymiarowy [mm]

[D]

[T]

[H]

500 - 600

153 - 508

304,8 - 305

Przykłady wdrożonych narzędzi ściernych w przemyśle [*]

Typ

Wymiary [mm]

Charakterystyka techniczna

Prędkość [m/s]

1

500x500x305

53AY60J7B624

45

1

500x400x305

96AY60L7BMOD

45

1

510x153x305

53AY70M7VE01

45

[*] O pełną ofertę i dostępne charakterystyki zapytaj Dział Handlowy.



SZLIFOWANIE BEZKŁOWE ŚREDNICY ZEWNĘTRZNEJ PIERŚCIENI - ŚCIERNICA PROWADZĄCA

Niezbędnym elementem w procesie szlifowania bezkłowego jest ściernica prowadząca, która uczestniczy w procesie obróbki razem ze ściernicą szlifującą.
Firma ANDRE posiada szeroką ofertę wymiarową ściernic prowadzących. Unikatowa technologia wykonania tych ściernic pozwala uzyskać ich długą żywotność i doskonałe właściwości użytkowe.

| TYP 1

1 - D x T x H

Zakres wymiarowy [mm]

[D]

[T]

[H]

300 - 355

305 - 508

152,4 - 203,2

Przykłady wdrożonych narzędzi ściernych w przemyśle [*]

Typ

Wymiary [mm]

Charakterystyka techniczna

Prędkość [m/s]

1

330x305x203,2

95A180X11B2PL

35

1

300x270x152,4 - P200F40G50

95A150X11B2PL

35

1

300x300x127 - P185F24G35

95A150X11B2PL

35

[*] O pełną ofertę i dostępne charakterystyki zapytaj Dział Handlowy.



SZLIFOWANIE BIEŻNI GŁÓWNEJ PIERŚCIENI WEWNĘTRZNYCH

Szlifowanie bieżni głównej to jedna z kluczowych operacji szlifierskich w procesie produkcji łożysk.
Proponowane przez ANDRE ściernice gwarantują wysoką wydajność procesu szlifowania oraz uzyskanie wymaganych tolerancji kształtu i chropowatości obrabianej powierzchni.

| TYP 1 | TYP 38

1 - D x T x H
38 - D/J x T/U x H

Zakres wymiarowy [mm]

[D]

[T]

[H]

508 - 510

8,5 - 24,5

254 - 304,8

Przykłady wdrożonych narzędzi ściernych w przemyśle [*]

Typ

Wymiary [mm]

Charakterystyka techniczna

Prędkość [m/s]

1

510x12,0x304,8

M3X120L7VE01N

63

1

510x19,5x304,8

M3X120L7VE01N

63

1

510x19,5x304,8

CRA100M5VE01

63

38

510/380x12,5/10,5x304,8

M3X120L7VE01N

63

[*] O pełną ofertę i dostępne charakterystyki zapytaj Dział Handlowy.

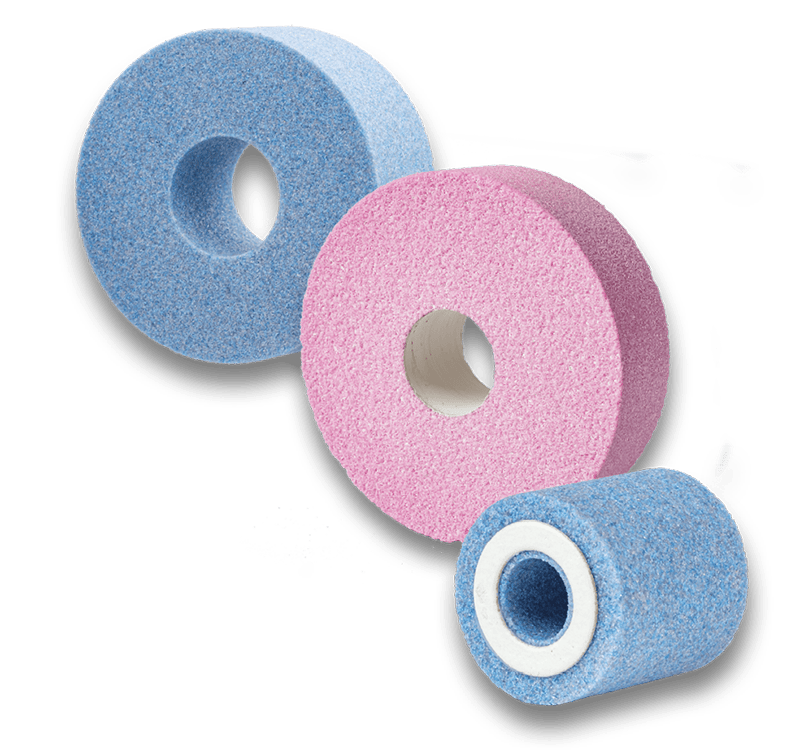

SZLIFOWANIE BIEŻNI GŁÓWNEJ PIERŚCIENI ZEWNĘTRZNYCH

Głównym zadaniem tego procesu jest nadanie odpowiedniego kształtu, wymiarów i chropowatości szlifowanej powierzchni podobnie jak w przypadku bieżni głównej pierścieni wewnętrznych. Proponowane charakterystyki ściernic ANDRE pozwalają w pełni na uzyskanie pożądanych rezultatów tej operacji szlifierskiej.

| TYP 1

1 - D x T x H

Zakres wymiarowy [mm]

[D]

[T]

[H]

16 - 145

16 - 50

6 - 32

Przykłady wdrożonych narzędzi ściernych w przemyśle [*]

Typ

Wymiary [mm]

Charakterystyka techniczna

Prędkość [m/s]

1

38x22x13

M3X100K5VE01N

63

1

55x20x20

M3X100K5VE01N

63

1

80x25x20

M3X100K5VE01N

63

1

80x25x20

CRA100M5VE01

63

[*] O pełną ofertę i dostępne charakterystyki zapytaj Dział Handlowy.

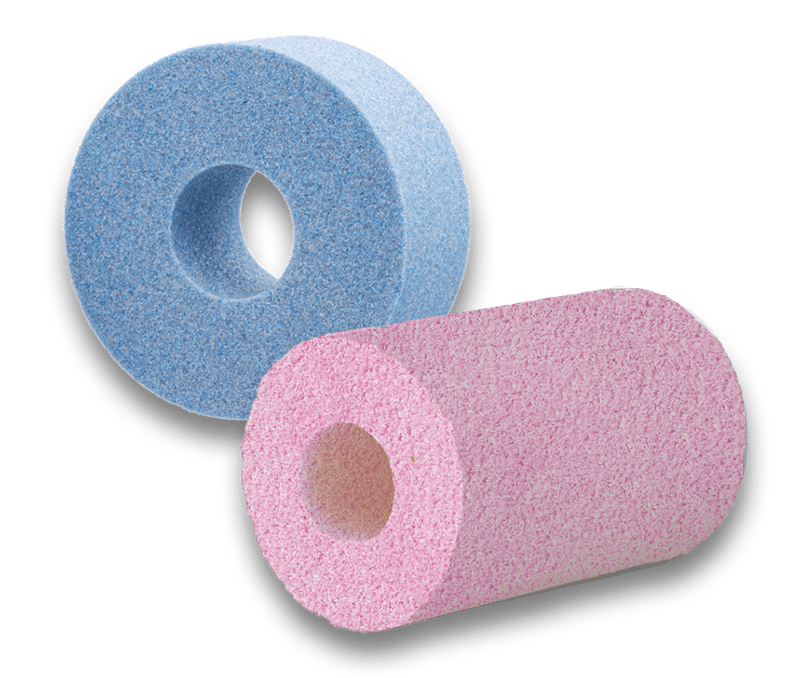

SZLIFOWANIE OTWORÓW PIERŚCIENI WEWNĘTRZNYCH

Szlifowanie otworu prowadzone jest w celu nadania wymaganych w procesie parametrów kształtu, wymiaru i chropowatościFirma ANDRE oferuje szeroką gamę wymiarów ściernic do obróbki otworów. Proponowane charakterystyki zapewniają wysoką jakość obróbki i optymalne wydajności.

| TYP 1

1 - D x T x H

Zakres wymiarowy [mm]

[D]

[T]

[H]

16 - 145

16 - 50

6 - 32

Przykłady wdrożonych narzędzi ściernych w przemyśle [*]

Typ

Wymiary [mm]

Charakterystyka techniczna

Prędkość [m/s]

1

16x22x6

M3X100K5VE01N

63

1

25x20x13

M3X100N5VE01N

63

1

46x28x20

M3X100K5VE01N

63

[*] O pełną ofertę i dostępne charakterystyki zapytaj Dział Handlowy.



SZLIFOWANIE BIEŻNI POMOCNICZEJ PIERŚCIENI WEWNĘTRZNYCH

Szlifowanie bieżni pomocniczej pierścienia wewnętrznego nadaje szlifowanemu elementowi określone tolerancje wymiarowe oraz odpowiednią geometrię.
Firma ANDRE do tej operacji oferuje szeroką gamę wymiarową ściernic oraz optymalnie dobrane charakterystyki.

| TYP 1M

1M - D x T x H

Zakres wymiarowy [mm]

[D]

[T]

[H]

120 - 350

10 - 20

51,7 - 127

Przykłady wdrożonych narzędzi ściernych w przemyśle [*]

Typ

Wymiary [mm]

Charakterystyka techniczna

Prędkość [m/s]

1M

120x10x57,1

59A1202K7VE01

63

1M

148x10x57,1

59A1202K7VE01

63

1M

210x10x76,2

59A1202K7VE01

63

[*] O pełną ofertę i dostępne charakterystyki zapytaj Dział Handlowy.



Firma ANDRE od początku swojej działalności stawia na wysoką jakość wyrobów. W ANDRE robi się wszystko, aby produkty odpowiadały indywidualnym zapotrzebowaniom Klientów i spełniały ich najwyższe oczekiwania nawet przy najtrudniejszych operacjach szlifierskich.

Narzędzia ścierne ANDRE ABRASIVE ARTICLES są bezpieczne.

ANDRE sukcesywnie doskonaląc proces technologiczny oferuje narzędzia ścierne zapewniające coraz lepsze walory użytkowe i wysoki współczynnik bezpieczeństwa, zgodny z dyrektywami różnych certyfikacji.
