TYP 41
ŚCIERNICE WZMACNIANE PŁASKIE DO PRZECINANIA
Ściernice wzmacniane TYP 41 stanowią liczną i popularną grupę narzędzi ściernych uniwersalnych i specjalnych przeznaczonych do przecinania różnych materiałów. Stosowane są powszechnie na budowach, w wytwórniach konstrukcji stalowych, w stoczniach, w zakładach budowy maszyn, w hutach, przemyśle odlewniczym i innych, a także w mniejszych warsztatach i narzędziowniach. W zależności od wielkości i wymagań współpracują z różnymi szlifierkami – przecinarkami: ręcznymi, stacjonarnymi o napędzie elektrycznym, pneumatycznym albo spalinowym.
Ściernice te posiadają specjalne wzmocnienie, dzięki któremu te o większych średnicach mogą pracować z większymi prędkościami obwodowymi niż narzędzia TYP 42. Ściernice TYP 41 do rozmiaru średnicy 230 mm mogą pracować tylko z prędkością do 80 [m/s], ale od średnicy 300 mm już z prędkościami 80 i 100 [m/s].
W przypadku tych ściernic niedozwoloną operacją jest szlifowanie czołowe.
Ściernice wzmacniane ANDRE TYP 41 ze spoiwem żywicznym produkowane są na bazie specjalnie opracowanej kompozycji ziaren ściernych w połączeniu z dopracowanym układem aktywnych wypełniaczy.
41 - D x T x H
Przykłady oznaczeń:
41 - 125x1,6x22,23-95A46RBF-80 METAL/INOX
Pobierz kartę produktu
Linia rozwiązań profesjonalnych, spełniająca warunek dobrego wydajnego produktu w dobrej cenie. Dedykowana zdecydowanie pod zastosowania zawodowe.

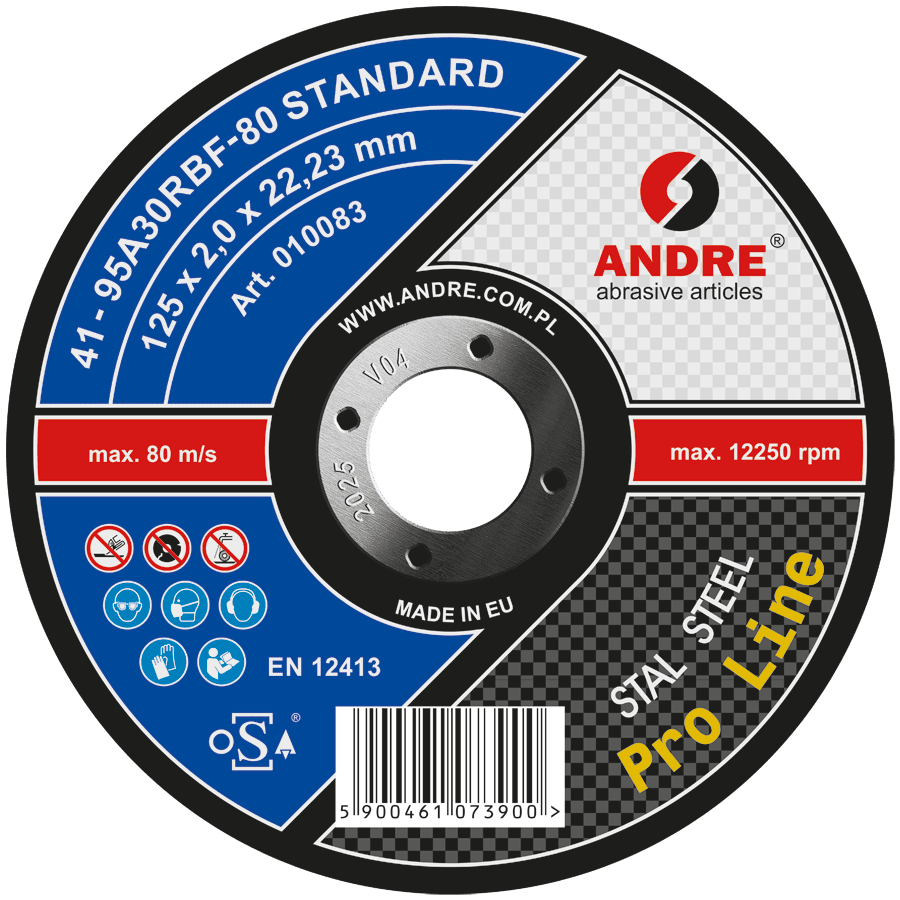

WERSJA STANDARD
Do przecinania materiałów stalowych, żeliwnych i staliwnych; szczególnie przedmiotów o większych powierzchniach przekrojów pełnych: okrągłych, prostokątnych typu pręty, płaskowniki, a także blach, nadlewów w odlewach.
|
STANDARD |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
115 × 2,5 × 22,23 |
95A30RBF |
13300 |
||||
|
125 × 2,0 × 22,23 |
95A30RBF |
12250 |
||||
|
125 × 2,5 × 22,23 |
95A30RBF |
12250 |
||||
|
125 × 3,0 × 22,23 |
95A30RBF |
12250 |
||||
|
150 × 2,5 × 22,23 |
95A24RBF |
10200 |
||||
|
180 × 2,5 × 22,23 |
95A24RBF |
8500 |
||||
|
230 × 2,5 × 22,23 |
95A24RBF |
6650 |
||||
|
230 × 3,0 × 22,23 |
95A24RBF |
6650 |
||||
|
300 × 3,0 × 32 |
95A24RBF |
5100 |
||||
|
350 × 3,5 × 32 |
95A24RBF |
4400 |
||||
|
400 × 4,0 × 32 |
95A24RBF |
3850 |
||||
|
400 × 4,5 × 32 |
95A24BSKF |
3850 |
||||
|
500 × 5,5 × 51 |
95A24BSKF |
3100 |
||||
|
600 × 7,0 × 76 |
95A24RBF |
2550 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.

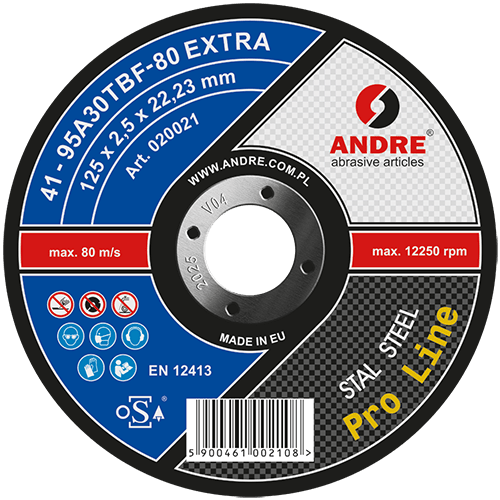

WERSJA EXTRA
Podwyższona twardość. Do przecinania materiałów stalowych, żeliwnych i staliwnych; szczególnie przedmiotów cienkościennych: rur, profili, blach, prętów, kształtowników.
|
EXTRA |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
125 × 2,5 × 22,23 |
95A30TBF |
12250 |
||||
|
150 × 2,5 × 22,23 |
95A24TBF |
10200 |
||||
|
230 × 2,0 × 22,23 |
95A36TBF |
6650 |
||||
|
230 × 2,5 × 22,23 |
95A24TBF |
6650 |
||||
|
230 × 3,0 × 22,23 |
95A24TBF |
6650 |
||||
|
300 × 3,0 × 32 |
95A24TBF |
5100 |
||||
|
350 × 3,5 × 32 |
95A24TBF |
4400 |
||||
|
400 × 4,0 × 32 |
95A24TBF |
3850 |
||||
|
400 × 4,5 × 25,4 |
95A24TBSKF |
3850 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.

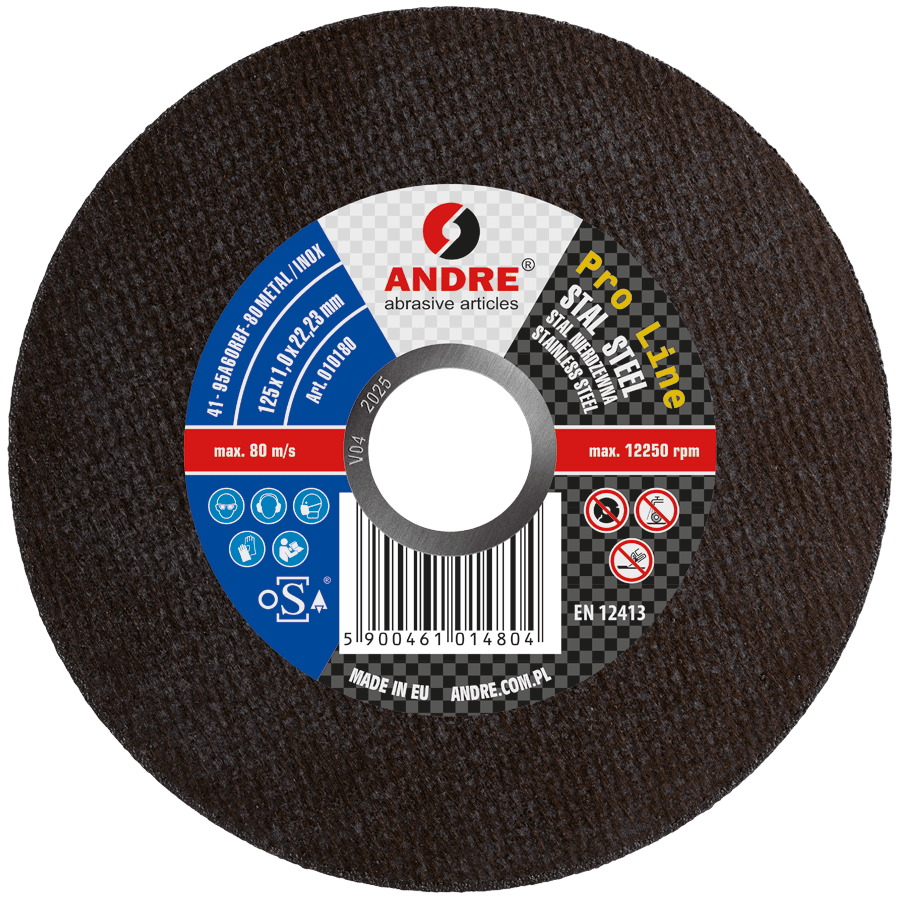

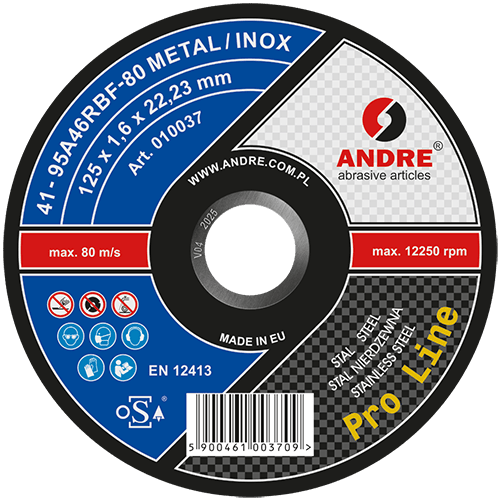

WERSJA METAL/INOX
Cienkie ściernice do wydajnego, precyzyjnego przecinania stali uniwersalnych, konstrukcyjnych, narzędziowych, nierdzewnych i kwasoodpornych. Nie zawierają żelaza, siarki i chloru.
|
METAL/INOX |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
115 × 1,0 × 22,23 |
95A60RBF |
13300 |
||||
|
115 × 1,6 × 22,23 |
95A46RBF |
13300 |
||||
|
125 × 1,0 × 22,23 |
95A60RBF |
12250 |
||||
|
125 × 1,6 × 22,23 |
95A46RBF |
12250 |
||||
|
125 × 2,0 × 22,23 |
95A30RBF |
12250 |
||||
|
150 × 1,5 × 22,23 |
95A60RBF |
10200 |
||||
|
150 × 1,7 × 22,23 |
95A46RBF |
10200 |
||||
|
180 × 2,0 × 22,23 |
95A36RBF |
8500 |
||||
|
230 × 2,0 × 22,23 |
95A36RBF |
6650 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.
WERSJA METAL/INOX MAŁA ETYKIETA
Cienkie ściernice z aktywną powierzchnią boczną do wydajnego, precyzyjnego przecinania stali uniwersalnych, konstrukcyjnych, narzędziowych, nierdzewnych i kwasoodpornych. Charakteryzują się zwiększoną wydajnością przecinania w stosunku do standardowych cienkich ściernic wersji METAL/INOX oraz ograniczeniem przebarwień i zabrudzeń przecinanego materiału. Nie zawierają żelaza, siarki i chloru.
|
METAL/INOX MAŁA ETYKIETA |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
125 × 1,0 × 22,23 |
95A60RBF |
12250 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.

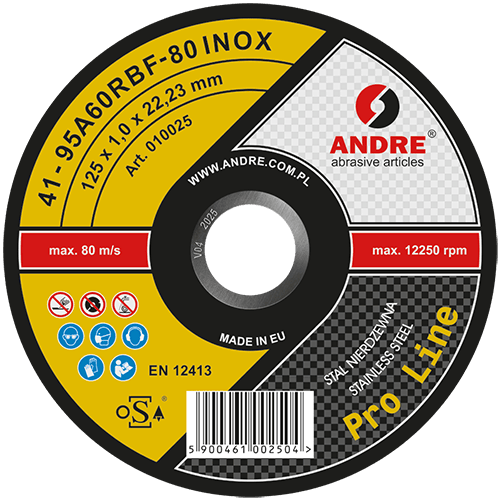

WERSJA INOX
Do przecinania stali nierdzewnych i kwasoodpornych. W wersji cienkiej do wydajnego, precyzyjnego przecinania i w wersji typowej ogólnego zastosowania. Nie zawierają żelaza, siarki i chloru.
|
INOX |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
115 × 1,0 × 22,23 |
95A60RBF |
13300 |
||||
|
125 × 1,0 × 22,23 |
95A60RBF |
12250 |
||||
|
125 × 1,6 × 22,23 |
95A46RBF |
12250 |
||||
|
125 × 2,5 × 22,23 |
95A30RBF |
12250 |
||||
|
125 × 3,0 × 22,23 |
95A30RBF |
12250 |
||||
|
180 × 2,0 × 22,23 |
95A46RBF |
8500 |
||||
|
230 × 2,0 × 22,23 |
95A36RBF |
6650 |
||||
|
230 × 2,5 × 22,23 |
95A30RBF |
6650 |
||||
|
300 × 3,0 × 32 |
95A30RBF |
5100 |
||||
|
350 × 3,5 × 32 |
95A30RBF |
4400 |
||||
|
400 × 4,0 × 32 |
95A24RBF |
3850 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.

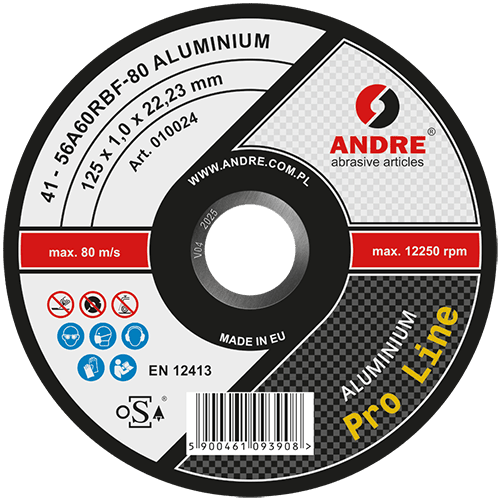

WERSJA ALUMINIUM
Do przecinania metali nieżelaznych i ich stopów jak: aluminium, brąz, mosiądz.
|
ALUMINIUM |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
125 × 1,0 × 22,23 |
56A60RBF |
12250 |
||||
|
125 × 1,6 × 22,23 |
56A46RBF |
12250 |
||||
|
125 × 2,5 × 22,23 |
56A30RBF |
12250 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.

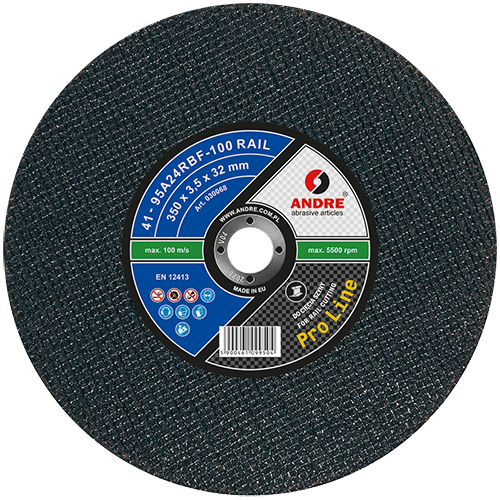

WERSJA RAIL
Do przecinania szyn kolejowych i tramwajowych szlifierkami dużej mocy o napędzie spalinowym, elektrycznym i hydraulicznym.
|
RAIL |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
350 × 3,5 × 32 |
95A24RBF |
5500 |
||||
|
350 × 4,0 × 25,4 |
95A24RBF |
5500 |
||||
|
400 × 4,0 × 25,4 |
95A24RBF |
4800 |
||||
|
400 × 4,0 × 32 |
95A24RBF |
4800 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.

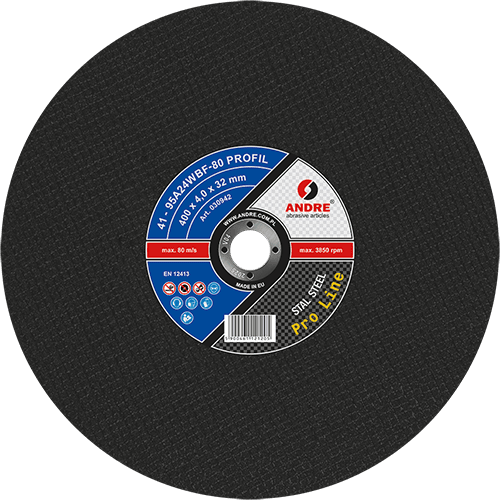

WERSJA PROFIL
Specjalne ściernice do przecinania kratek podestowych. Mogą być stosowane do podobnych robót przecinania materiałów profilowanych.
|
PROFIL |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
400 × 4,0 × 32 |
95A24WBF |
4800 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.

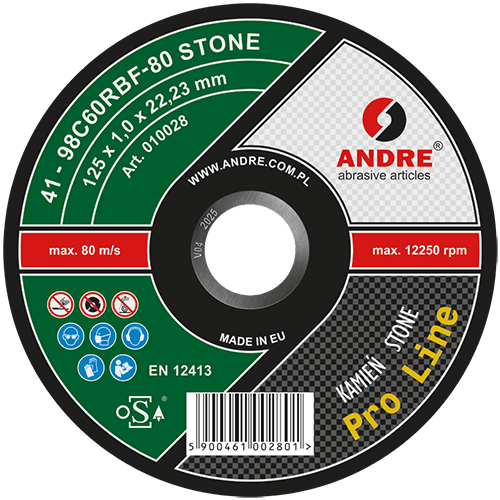

WERSJA STONE
Do przecinania betonu, żelbetu, lastryko, kamieni naturalnych i sztucznych, materiałów ceramicznych, a także twardego, kruchego żeliwa.
|
STONE |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
115 × 1,0 × 22,23 |
98C60RBF |
13300 |
||||
|
115 × 2,5 × 22,23 |
98C30RBF |
13300 |
||||
|
125 × 1,0 × 22,23 |
98C60RBF |
12250 |
||||
|
125 × 2,5 × 22,23 |
98C30RBF |
12250 |
||||
|
230 × 3,0 × 22,23 |
98C24RBF |
6650 |
||||
|
300 × 3,0 × 32 |
98C24RBF |
5100 |
||||
|
350 × 3,5 × 32 |
98C24RBF |
4400 |
||||
|
400 × 4,0 × 32 |
98C24RBF |
3850 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.
Linia rozwiązań ekonomicznych, spełniająca warunek dobrej ceny dla Klienta, zapewniająca jednocześnie dobrą wydajność i wysoki współczynnik bezpieczeństwa.

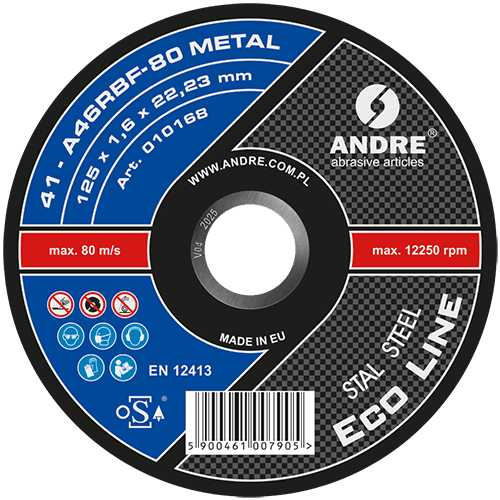

WERSJA METAL
Ściernice przeznaczone do operacji nie wymagających wysokich walorów użytkowych. Zastosowanie – podobnie jak Linia produktowa Pro Line Wersja Standard.
|
METAL |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
115 × 1,0 × 22,23 |
A60RBF |
13300 |
||||
|
115 × 1,6 × 22,23 |
A46RBF |
13300 |
||||
|
115 × 2,5 × 22,23 |
A30RBF |
13300 |
||||
|
125 × 1,6 × 22,23 |
A46RBF |
12250 |
||||
|
125 × 2,5 × 22,23 |
A30RBF |
12250 |
||||
|
150 × 1,7 × 22,23 |
A46RBF |
10200 |
||||
|
150 × 2,5 × 22,23 |
A24RBF |
10200 |
||||
|
180 × 2,0 × 22,23 |
A36RBF |
8500 |
||||
|
230 × 2,0 × 22,23 |
A36RBF |
6650 |
||||
|
230 × 2,5 × 22,23 |
A24RBF |
6650 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.

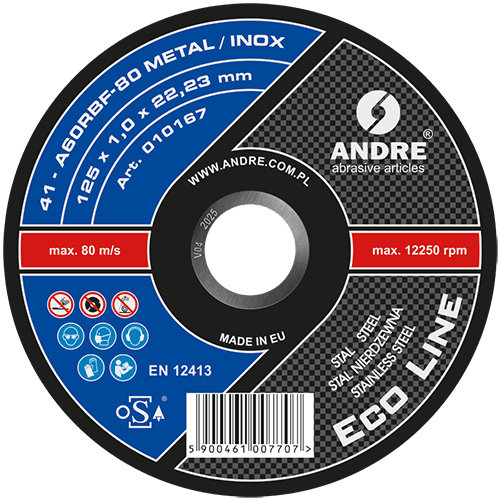

WERSJA METAL/INOX
Cienkie ściernice do precyzyjnego przecinania stali uniwersalnych, konstrukcyjnych, narzędziowych, nierdzewnych i kwasoodpornych. Nie zawierają żelaza, siarki i chloru.
|
METAL/INOX |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
125 × 1,0 × 22,23 |
A60RBF |
12250 |
||||
|
125 × 1,6 × 22,23 |
A46RBF |
12250 |
||||
|
230 × 2,0 × 22,23 |
A36RBF |
6650 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.

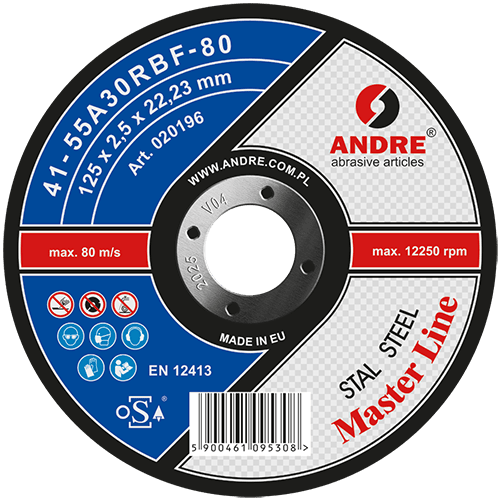

Linia rozwiązań pod konkretne zastosowania, spełniająca warunek ekstremalnie wydajnego produktu.
WERSJA METAL
Ściernice przeznaczone do ekstremalnie wymagających wysokich walorów użytkowych operacji szlifierskich. Zastosowanie – podobnie jak Linia produktowa Pro Line Wersja Standard.
|
METAL |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
125 × 2,5 × 22,23 |
55A30RBF |
12250 |
||||
|
230 × 2,5 × 22,23 |
55A36RBF |
6650 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.

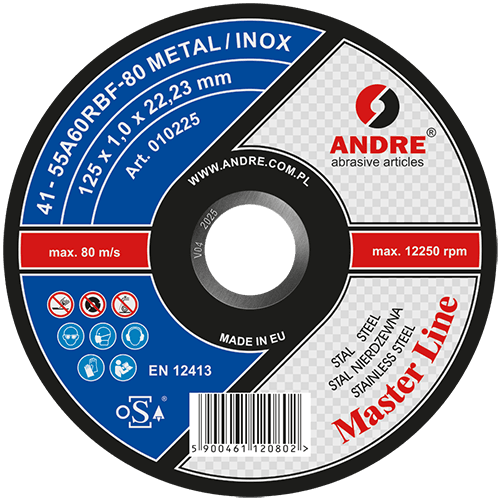

WERSJA METAL/INOX
Cienkie ściernice do bardzo wydajnego, precyzyjnego przecinania stali uniwersalnych, konstrukcyjnych, narzędziowych, nierdzewnych i kwasoodpornych. Nie zawierają żelaza, siarki i chloru.
|
METAL/INOX |
||||||
|
Wymiary [mm] |
Charakterystyka techniczna |
Maksymalna liczba obrotów [rpm] |
||||
|
115 × 1,0 × 22,23 |
55A60RBF |
13300 |
||||
|
125 × 1,0 × 22,23 |
55A60RBF |
12250 |
||||
|
230 × 2,0 × 22,23 |
55A36RBF |
6650 |
||||
*) Inne wymiary dostępne według indywidualnych uzgodnień.
Przeznaczenie / zastosowanie poszczególnych wersji ściernic wzmacnianych TYP 41 i TYP 42
|
Przeznaczenie / zastosowanie |
TYP 41 / TYP 42 |
||||||||||||
|
ECO LINE |
PRO LINE |
MASTER LINE |
|||||||||||
|
METAL |
METAL/INOX |
STANDARD |
EXTRA |
METAL/INOX |
INOX |
ALUMINIUM |
SERIA 500 |
RAIL |
STONE |
METAL |
METAL/INOX |
||
|
Stal - uniwersalne |
x |
x |
x |
x |
x |
x |
|||||||
|
Stal konstrukcyjna |
- duże przekroje |
x |
x |
x |
x |
x |
|||||||
|
- małe przekroje |
x |
x |
x |
x |
x |
x |
x |
||||||
|
- cienka blacha, rury, profile cienkościenne |
x |
x |
x |
x |
x |
x |
x |
x |
|||||
|
- kratki podestowe |
x |
||||||||||||
|
Stal narzędziowa |
x |
x |
x |
x |
x |
x |
|||||||
|
Stal nierdzewna i kwasoodporna |
- ogólnie |
x |
x |
x |
x |
||||||||
|
- cienka blacha, rury, profile cienkościenne |
x |
x |
x |
x |
|||||||||
|
Szyny |
x |
||||||||||||
|
Linki stalowe |
x |
||||||||||||
|
Żeliwo twarde, białe |
x |
||||||||||||
|
Żeliwo szare, sferoidalne |
x |
x |
x |
x |
|||||||||
|
Staliwo |
x |
x |
x |
x |
|||||||||
|
Aluminium i jego stopy |
x |
||||||||||||
|
Metale kolorowe |
x |
||||||||||||
|
Beton, lastryko |
x |
||||||||||||
|
Kamień, ceramika |
x |
||||||||||||
Prezentowane narzędzia ścierne ANDRE ABRASIVE ARTICLES wyprodukowano w oparciu o wiedzę i wieloletnie doświadczenie współpracy z Klientami. Ściernice ANDRE dają gwarancję uzyskania wymaganej jakości operacji szlifierskich przy zachowaniu wysokiej wydajności.
Firma ANDRE od początku swojej działalności stawia na wysoką jakość wyrobów. W ANDRE robi się wszystko, aby produkty odpowiadały indywidualnym zapotrzebowaniom Klientów i spełniały ich najwyższe oczekiwania nawet przy najtrudniejszych operacjach szlifierskich.
Narzędzia ścierne ANDRE ABRASIVE ARTICLES są bezpieczne.
ANDRE sukcesywnie doskonaląc proces technologiczny oferuje narzędzia ścierne zapewniające coraz lepsze walory użytkowe i wysoki współczynnik bezpieczeństwa, zgodny z dyrektywami różnych certyfikacji.
